国产精品一亚洲av日韩av欧|久久人妻少妇嫩草av无码|中文字幕一区二区三区人妻少妇|国产播放隔着超薄丝袜进入|98久久人妻无码精品系列蜜桃

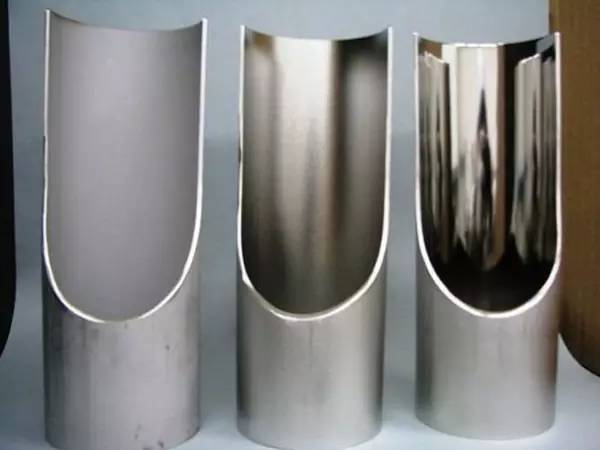

1.電拋光后，表面為什么會(huì)發(fā)現(xiàn)似未拋光的斑點(diǎn)或小塊？

原因分析：拋光前除油不徹底，表面尚附有油跡。解決方法：選用“云清牌 除油除蠟液”，1：10兌水使用，60－90℃條件下浸泡5－20分鐘。如長(zhǎng)時(shí)間使用后應(yīng)考慮更換新液。

2.拋光過(guò)后表面局部為什么有灰黑色斑塊存在？

原因分析：可能氧化皮未徹底除干凈。局部尚存在氧化皮。解決方法：加大清除氧化皮力度，可選用“云清牌 不銹鋼氧化皮清除液”，“不銹鋼氧化皮清除膏”等產(chǎn)品。因除銹除氧化皮產(chǎn)品較多，具體適用產(chǎn)品可咨詢威海云清化工開(kāi)發(fā)院。

3.拋光后工件棱角處及尖端過(guò)腐蝕是什么原因引起的？

原因分析：棱角、尖端的部位電流過(guò)大，或電解液溫度過(guò)高，拋光時(shí)間過(guò)長(zhǎng)，導(dǎo)致過(guò)度溶解。解決方法：調(diào)整電流密度或溶液溫度，或縮短時(shí)間。檢查電極位置，在棱角處設(shè)置屏蔽等。

4.為什么工件拋光后不光亮并呈灰暗色？

分析原因：可能電化學(xué)拋光溶液已不起作用，或作用不明顯。解決方法：檢查電解拋光液是否使用時(shí)間過(guò)長(zhǎng)，質(zhì)量下降，或溶液成分比例失調(diào)。

5.工件拋光后表面有白色的條紋是怎么回事？

原因分析：溶液相對(duì)密度太大，液體太稠，相對(duì)密度大于1.82。解決方法：增大溶液的攪拌程度，如果溶液相對(duì)密度太大，用水稀釋至1.72。在90~100℃條件下并加熱一小時(shí)。

6.為什么拋光后表面有陰陽(yáng)面，及局部無(wú)光澤的現(xiàn)象？

原因分析：工件放置的位置沒(méi)有與陰極對(duì)正，或工件互相有屏蔽。解決方法：將工件進(jìn)行適當(dāng)?shù)恼{(diào)整，使工件與陰極的位置適當(dāng)，使電力分布合理。

7.拋光后工件表面平整光潔，但有些點(diǎn)或塊不夠光亮，或出現(xiàn)垂直狀不亮條紋，一般是什么原因引起的？

原因分析：可能是拋光后期工件表面上產(chǎn)生的氣泡未能及時(shí)脫離并附在表面或表面有氣流線路。解決方法：提高電流密度，使析氣量加大以便氣泡脫附，或提高溶液的攪拌速度，增加溶液的流動(dòng)。

8.零件和掛具接觸點(diǎn)無(wú)光澤并有褐色斑點(diǎn)，表面其余部分都光亮是什么原因？

原因分析：可能是零件與掛具的接觸不良，造成電流分布不均，或零件與掛具接觸點(diǎn)少。解決方法：擦亮掛具接觸點(diǎn)，使導(dǎo)電良好，或增大零件與掛具的接觸點(diǎn)面積。

9.同一槽拋光的零件有的光亮，有的不亮，或者局部不亮。

原因分析：同槽拋光工件太多，致使電流分布不均勻，或者是工件之間互相重疊，屏蔽。解決方法：減少同槽拋光工件的數(shù)量，或者注意工件的擺放位置。

10．為什么拋光零件凹入部位和零件與掛具接觸點(diǎn)接觸附近有銀白色斑點(diǎn)？

原因分析：可能是零件的凹入部位被零件本身或掛具屏蔽了。解決方法：適當(dāng)改變零件位置，使凹入部位能得到電力線或縮小電極之間距離或提高電流密度。

11.已嚴(yán)格按照工藝規(guī)范操作，為什么拋光后零件表面有或多或少的過(guò)腐蝕現(xiàn)象？

原因分析：是否溶液溫度過(guò)高或電流密度太大，如果溶液配制沒(méi)有問(wèn)題，又嚴(yán)格操作，則可能是拋光前的處理問(wèn)題。解決方法：嚴(yán)格執(zhí)行電化學(xué)拋光前處理的操作，在酸洗過(guò)程中避免過(guò)腐蝕。不要把清洗水留在零件表面，帶進(jìn)拋光槽。

12.“云清牌不銹鋼通用電解液”為什么使用一段時(shí)間會(huì)出現(xiàn)泡沫？

原因分析：工件表面未除油，一些油污浮在電解液表面，對(duì)操作帶來(lái)了困難。解決方法：已經(jīng)出現(xiàn)此情況的，建議將表面的油污撈出，未出現(xiàn)的建議在拋光前進(jìn)行除油。

13.電化學(xué)拋光液內(nèi)硫酸與磷酸之間有什么關(guān)系？

原因分析：硫酸較多，拋光速度過(guò)快，對(duì)金屬基體可加快腐蝕，磷酸較多，可在工件表面吸附一種黏膜，亮度下降，拋光速度變慢。當(dāng)然也不排除其他因素。解決方法：調(diào)整硫酸磷酸合適比例。也可以選擇“云清各種無(wú)鉻電解添加劑”配方。

14.工件拋光后表面無(wú)光澤，在淺黃色底子上有白色斑點(diǎn)，一般什么原因引起的？

原因分析：可能是電解拋光溶液中鉻酐含量過(guò)高，甚至超過(guò)1.5%。解決方法：鉻離子屬于重金屬離子，對(duì)人體有致癌作用，污染環(huán)境，可選用無(wú)鉻拋光液。推薦使用“云清牌不銹鋼通用電解液”。

15.電解液成本核算主要是哪些？

主要是電費(fèi)、電解液、整流器、電解槽、極板、銅棒、加熱管等。
